Sterowanie semaforami

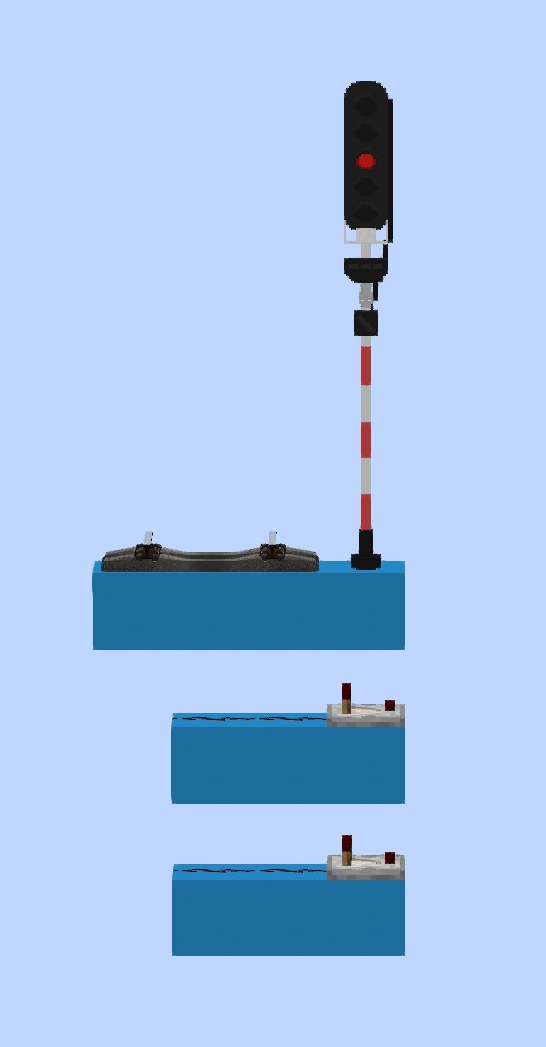

Semafory i tarcze świetlne, a także ich doczepiane elementy mogą być sterowane przy użyciu redstone'a. Używamy do tego komparatorów umieszczonych pod podstawą semafora (jak na obrazku poniżej).

Górny komparator (2 bloki pod podstawą semafora) steruje wskazaniami samego semafora, natomiast dolny - doczepianymi elementami. Wyświetlany sygnał zależy od mocy sygnałów redstone przechodzących przez te komparatory.

Sygnały

Każdy semafor (i tarcza świetlna) posiada zestaw sygnałów, które jest w stanie wyświetlić. Jeśli do komparatora podamy sygnał, który nie jest możliwy do wyświetlenia, semafor stanie się ciemny.

Lista sygnałów obowiązujących w na polskiej kolei jest dostępna tutaj.

Legenda

Oznaczenie	Światło
Z	zielone
C	czerwone
Pg	pomarańczowe górne
Pd	pomarańczowe dolne
B	białe
N	niebieskie
*	migające

Semafory półsamoczynne i SBL

Moc redstone	Sygnał	Zapalone światła	W SBL
0	S1	C	Tak
1/15	S2	Z	Tak
2	S3	Z*	Tylko 3-kom.
3	S5	Pg	Tylko 3-kom.
4	S4	Pg*	Tylko 3-kom.
5	S6/S10/S10a	Z, Pd	Nie
6	S7/S11/S11a	Z*, Pd	Nie
7	S9/S13/S13a	Pg, Pd	Nie
8	S8/S12/S12a	Pg*, Pd	Nie
9	Sz	C, B*	Nie
10	Ms2	B	Nie

Semafor zaporowy 1-kom. niezależnie od sygnału zawsze wyświetla sygnał S1

Semafor zaporowy 2-kom. przy sygnale o mocy 15 wyświetla Ms2

Semafory powtarzające i tarcze ostrzegawcze

Moc redstone	Sygnał SP	Zapalone światła SP	Sygnał To	Zapalone światła To
0	Sp1	Pg, B	Os1	Pg
1/15	Sp2	Z, B	Os2	Z
2	Sp3	Z*, B	Os3	Z*
3	Sp4	Pg*, B	Os4	Pg*

Tarcze manewrowe

Moc redstone	Sygnał	Załączone światła
0/11	Ms1	N
10/15	Ms2	B

Elementy doczepiane

Moc redstone	Pas zielony	Pas pomarańczowy	W19/20/24
0	NIE	NIE	NIE
1	TAK	NIE	NIE
2	NIE	TAK	NIE
3	TAK	TAK	NIE
4	NIE	NIE	TAK
5	TAK	NIE	TAK
6	NIE	TAK	TAK
7	TAK	TAK	TAK
